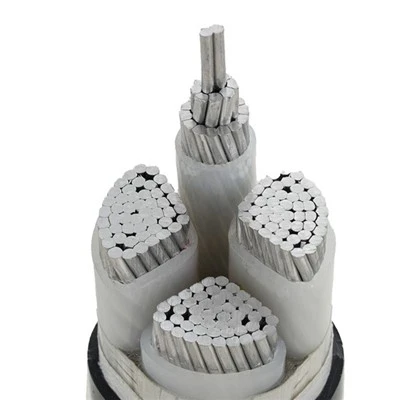

Tuotteen yleiskatsaus
YJLV-sarjan kaapeli on -suorituskykyinen, kustannustehokas-ratkaisu, joka on suunniteltu pitkän-etäisyyden voimansiirtoon ja laajamittaiseen teollisuusinfrastruktuuriin. Yhdistämällä erittäin-puhtaat alumiinijohtimet, XLPE-eristys (XLPE) ja kestävä PVC-ulkovaippa, tämä kaapeli tarjoaa optimaalisen tasapainon mekaanisen lujuuden, lämpöstabiilisuuden ja taloudellisen tehokkuuden välillä. Se on suunniteltu ensisijaisesti 4-johdinkaapeliksi, ja se on vakiovalinta kolmivaiheisiin nelijohtimiin jakelujärjestelmiin, mikä varmistaa turvallisen energian toimituksen ja vähentää merkittävästi materiaalikustannuksia ja asennuksen monimutkaisuutta.
Tekniset tiedot
|
Parametrikohde |
Erittely |
Parametrikohde |
Erittely |
|
Mallinumero |
YJLV |
Nimellisjännite |
0,6/1kV (perus) / 8,7kV, 10kV, 15kV, 20kV, 26kV, 35kV (valinnainen) |
|
Johtimen materiaali |
Alumiini |
Eristys/takki |
XLPE / PVC |
|
Käyttölämpötila |
90 astetta |
Väri |
Musta (oikeinkirjoitus) |
|
Poikkileikkaus |
Muokattava (1,5 mm² ~ 630 mm²) |
Ydinten lukumäärä |
4-ydin (vakio) / 1/2/3/3+1/5/3+2/4+1 (muokattu) |
|
Panssarin tyyppi |
SWA/STA/AWA/ATA (muokattavissa) |
Jänniteluokka |
LV / MV / HV |
|
MOQ |
100 metriä |
Sertifikaatit |
CCC, ISO, CE |
|
Asiakaspalvelu |
OEM & ODM tuettu |
Alkuperäpaikka |
Hebei, Kiina |
|
Pääsovellukset |
Sähkönjakelu, aurinkosähkö, voimalaitos |
Kaapelin tyyppi |
Alumiiniydin panssaroitu kaapeli |
Ominaisuudet
Käyttölämpötila on johtimen suurin nimelliskäyttölämpötila, joka on 90 astetta; enimmäislämpötila oikosulun aikana ei saa ylittää 250 astetta ja kesto ei saa ylittää 5 sekuntia; asennus- ja asennuslämpötila on kaapelin asennuksen ja vedon vähimmäislämpötila, joka on vähintään 0 astetta; ilma-vedetyille kaapeleille ympäristön lämpötila on 40 astetta; maa--kaapeleiden ympäristön lämpötila on 25 astetta.
|
Yksijohtiminen-alumiiniytiminen xlpe-eristeisen PVC-vaippaisen kaapelin tekniset tiedot ja parametrit |
|||||
|
Nimellinen poikkileikkaus{0}}ala |
Eristeen paksuus |
Vaipan paksuus |
Noin |
Noin paino |
Johtimen suurin tasavirtavastus 20 asteessa |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Tärkeimmät edut
Ylivoimainen kustannus-tehokkuus ja kevyt:
Alumiinijohtimien käyttö vähentää merkittävästi sekä kaapelin painoa että hankintakustannuksia kupariin verrattuna, mikä tekee siitä ihanteellisen valinnan budjettitietoisille-suurille-infrastruktuuriprojekteille suorituskyvystä tinkimättä.
Poikkeuksellinen lämpö- ja dielektrinen suorituskyky:
XLPE-eristys tarjoaa erinomaisen lämmönkestävyyden, mikä mahdollistaa jatkuvan 90 asteen käyttölämpötilan. Erittäin tehokkaana Low Isolation -kaapelina sen suunnittelu minimoi dielektrisen häviön ja parantaa tehonsiirron tehokkuutta.
Vankka mekaaninen suojaus:
Tämä kaapeli, joka on saatavana teräslankapanssarin (SWA) tai teräsnauhapanssarin (STA) kanssa, tarjoaa erinomaisen vastustuskyvyn puristusta, jännitystä ja jyrsijöiden hyökkäyksiä vastaan. Tämä kestävyys tekee siitä sopivan suoraan hautaamiseen ja monimutkaiseen reitittämiseen ankarissa ympäristöissä.
Joustava räätälöinti:
Tavallisen Four PVC Core -kokoonpanon lisäksi tuemme laajaa räätälöintiä, mukaan lukien poikkileikkaukset 1,5–630 mm² ja erilaisia ydinyhdistelmiä (esim. 3+1, 3+2) erityisten kuormitusvaatimusten täyttämiseksi.
Sovellukset
YJLV-kaapeleita käytetään laajalti kiinteisiin asennuksiin sisätiloissa, tunneleissa, kaapelikaivoja ja putkia sekä ulkona suoraan hautaamiseen irtonaiseen maahan.
- Kaupunkien sähköverkot:Ihanteellinen pääsiirto- ja jakelulinjoihin, joissa sen kevyt luonne yksinkertaistaa yläpuolista asennusta.
- Teollisuus ja kaivostoiminta:Täydellinen suurten tehtaiden sähkönjakelujärjestelmiin; Low Isolation Cable -ominaisuudet takaavat vakaan toiminnan myös monimutkaisissa sähkömagneettisissa ympäristöissä.
- Uusiutuva energia:käytetään laajasti aurinko- ja tuulivoimaloissa keräyspiireihin ja energian siirtoon.
- Infrastruktuuriprojektit:Käytetään laajalti rautateillä, silloilla ja rakennustyömailla tilapäisiä tai pysyviä virransyöttöverkkoja varten, joissa vakiomuotoinen Four PVC Core -rakenne vastaa täydellisesti teollisuuslaitteiden kolmivaiheisia tehovaatimuksia{0}.
